- 產品名稱：DJYPV DJYPV22屏蔽信號電纜
- 添加時間：2018-03-23 14:22:02
- 推薦度：

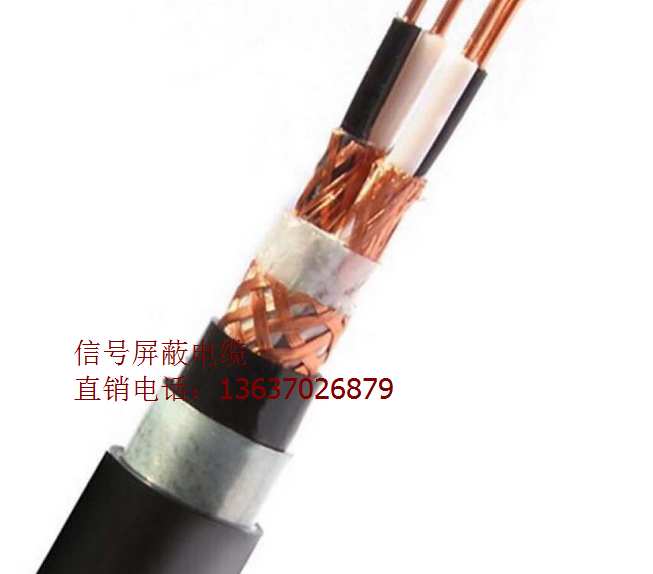

DJYPV DJYPV22屏蔽信號電纜
一.產品特點及用途：
DJYPV DJYPV22屏蔽信號電纜用于發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。
二. DJYPV DJYPV22屏蔽信號電纜使用特性：
工作溫度：一般型不超過70℃，型號后帶105的***高不超過105℃。
***低環境溫度：固定敷設-40℃非固定敷設-15℃
額定電壓Uo/U：300/500V
***小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍
帶鎧裝層電纜應不小于電纜外徑的12倍
三. DJYPV DJYPV22屏蔽信號電纜型號名稱：
DJYPV 聚乙烯絕緣對絞銅線編織分屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYVP 聚乙烯絕緣對絞銅線編織總屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYPVP 聚乙烯絕緣對絞銅線編織分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYP2V 聚乙烯絕緣對絞銅帶分屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYVP2 聚乙烯絕緣對絞銅帶總屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYP2VP2 聚乙烯絕緣對絞銅帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYP3V 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYVP3 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYP3VP3 聚乙烯絕緣對絞鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽場合
DJYPVR 聚乙烯絕緣對絞銅線編織分屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYVPR 聚乙烯絕緣對絞銅線編織總屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYPVPR 聚乙烯絕緣對絞銅線編織分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYP2VR 聚乙烯絕緣對絞銅帶分屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYVP2R 聚乙烯絕緣對絞銅帶總屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYP2VP2R 聚乙烯絕緣對絞銅帶分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽場合
DJYP3VR 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYVP3R 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
場合
DJYP3VP3R 聚乙烯絕緣對絞鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套軟計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽場合
DJYPV22 聚乙烯絕緣對絞銅線編織分屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽并承受較大機械外力固定場合
DJYVP22 聚乙烯絕緣對絞銅線編織總屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽并承受較大機械外力固定場合
DJYPVP22 聚乙烯絕緣對絞銅線編織分屏蔽及總屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽并承受較大機械外力固定場合
DJYP2V22 聚乙烯絕緣對絞銅帶分屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
并承受較大機械外力固定場合
DJYVP2－22 聚乙烯絕緣對絞銅帶總屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
并承受較大機械外力固定場合
DJYP2VP2－22 聚乙烯絕緣對絞銅帶分屏蔽及總屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽并承受較大機械外力固定場合
DJYP3V22 聚乙烯絕緣對絞鋁塑復合帶分屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽并承受較大機械外力固定場合
DJYVP3－22 聚乙烯絕緣對絞鋁塑復合帶總屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽并承受較大機械外力固定場合
DJYP3VP3－22 聚乙烯絕緣對絞鋁塑復合帶分屏蔽及總屏蔽聚氯乙烯護套鋼帶鎧裝計算機電纜 敷設室內、電纜溝、管道等要求靜電屏蔽
四. DJYPV DJYPV22屏蔽信號電纜型號說明
項目 | 代號 | 說明 |
阻燃代號 | / | 非阻燃可省略 |
系列代號 | DJ | 電子計算機（包括DCS系統）和電動儀表用 |
絕緣材料 | Y | 聚乙烯 |
屏蔽材料 | P | 銅絲編織 |
護套材料 | Y | 耐光熱聚乙烯 |
鎧裝材料 | 22 | 鋼帶鎧裝 |
導體種類 | A | 單股導體 |
規格 | 填寫對數×（單元芯數×導體截面） |
五.DJYPV DJYPV22屏蔽信號電纜主要技術指標：
性能項目 | 單位 | 技術指標 | ||
聚乙烯絕緣 | 聚氯乙烯絕緣 | |||
20℃時絕緣電阻 | 任一線對導體間 | MΩ· km | 500 | 25 |
線對屏蔽間 | 1 | 1 | ||
工作電容（1kHz） | 3型 | pF/m | 75 | 200 |
1和2 | 90 | |||
電容不平衡（1kHz） | pF/M | 1 | / | |
電感電阻比 | 截面 | μh/Ω | 20 | 20 |
0.5mm2 | ||||
屏蔽抑制系數≤ | 0.01 | 0.01 | ||
試驗電壓 | V/1min | 1000 | 1000 | |
阻燃性 | 符合12666-90要求 | 符合12666-90要求 | ||
