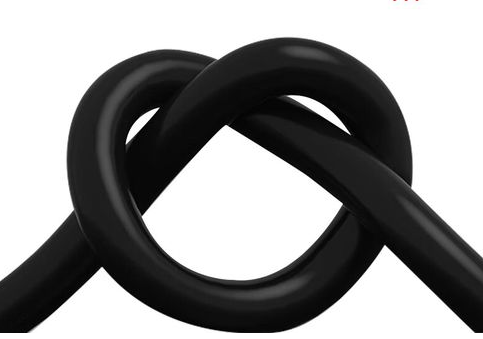

電焊機橡套軟電纜YHHRF-1*50
1. 電焊機橡套軟電纜YHHRF-1*50概述:
電焊機橡套軟電纜YHHRF-1*50全稱高強度橡套電焊機電纜，俗稱焊把線，是YC電纜(通用橡套電纜)的一種。用于電焊機二次側接線及連接電焊鉗、電焊機的專用電纜，其特性是電阻大、電壓低。工作電壓一般為450V到750V?！ ‰姾笝C電纜的結構為單線芯，一般為多跟銅絲組成銅絲組，多組銅絲組則組成電焊機電纜的導體部分，所以YHHR電纜線體較粗，銅絲數百根。多組銅絲的周圍被一層耐熱聚無紡布包裹。絕緣層一般為純天然橡膠，銅絲為無氧銅，這樣，才能保證線芯的良好導電性及電纜的安全性。
2. 電焊機橡套軟電纜YHHRF-1*50的幾個特性：
(1) 電焊機橡套軟電纜YHHRF-1*50是在低電壓(***高電壓為200V)大電流的條件下工作,要求具有一定耐壓性。
(2)焊把線電纜長期允許工作溫度不應超過65℃。
(3)電機引接線電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。
(4)在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能好。
(5)使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。
(6)有時會碰到熱焊件,要求耐熱變形性好。
(7)經常移動,要求外徑小,重量輕。由于對此種電纜電性能要求不高,且使用環境條件復雜,在結構上要求滿足各種復雜的環境因素是不適宜的。使用時注意改善使用條件,防止外來破壞。
3.電焊機橡套軟電纜YHHRF-1*50型號：
型號 | 名稱 |
YHHR | 橡套電焊機電纜 |
YHHRF | 氯丁或其它相當?shù)暮铣蓮椥泽w橡套電焊機電纜 |
YHHR85℃ | 85℃級電焊機電纜 |
EH | 聚氯乙烯彈性體護套電焊機電纜（橘紅色和藍色） |
YH | 天然膠護套電焊機電纜 |
YHF | 氯丁或其它相當?shù)暮铣赡z彈性體護套電焊機電纜 |
4. YHHRF YHHR電焊機橡套軟電纜規格：
導體標 | 導電線芯根數單線標稱直徑mm | 單層或組合護套的總厚度標稱值mm | 組合護套的外護套厚度標稱值mm | 平均外徑 | 20℃時導體電阻 | ||
限mm | 上限mm | 不鍍錫 | 鍍錫 | ||||
10 | 322/0.20 | 1.8 | 1.2 | 7.5 | 9.7 | 1.91 | 1.95 |
16 | 513/0.20 | 2.0 | 1.3 | 9.2 | 11.5 | 1.16 | 1.19 |
25 | 798/0.20 | 2.0 | 1.3 | 10.5 | 13.0 | 0.758 | 0.780 |
35 | 1121/0.20 | 2.0 | 1.3 | 11.5 | 14.5 | 0.536 | 0.552 |
50 | 1596/0.20 | 2.2 | 1.5 | 13.5 | 17.0 | 0.379 | 0.390 |
70 | 2214/0.20 | 2.4 | 1.6 | 15.0 | 19.5 | ||
導體標稱截面 /mm 2 | 導體中單線***大直徑 /mm | 覆蓋層總厚度規定值 /mm | 復合覆蓋層中的護套厚度規定值 | 平均外徑 /mm | 20 ℃時導體***大電阻 / （ Ω /km ） | ||
下限 | 上限 | 鍍錫單線 | 未鍍錫單線 | ||||
16 | 0.21 | 2.0 | 1.3 | 9.2 | 11.5 | 1.19 | 1.16 |
25 | 0.21 | 2.0 | 1.3 | 10.5 | 13.0 | 0.780 | 0.758 |
35 | 0.21 | 2.0 | 1.3 | 11.5 | 14.5 | 0.552 | 0.536 |
50 | 0.21 | 2.2 | 1.5 | 13.5 | 17.0 | 0.390 | 0.379 |
70 | 0.21 | 2.4 | 1.6 | 15.5 | 19.5 | 0.276 | 0.268 |
95 | 0.21 | 2.6 | 1.7 | 18.0 | 22.0 | 0.204 | 0.198 |
常用電焊機電纜的規格型號有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。
