- 產品名稱：阻燃屏蔽計算機電纜
- 添加時間：2018-06-28 09:51:09
- 推薦度：

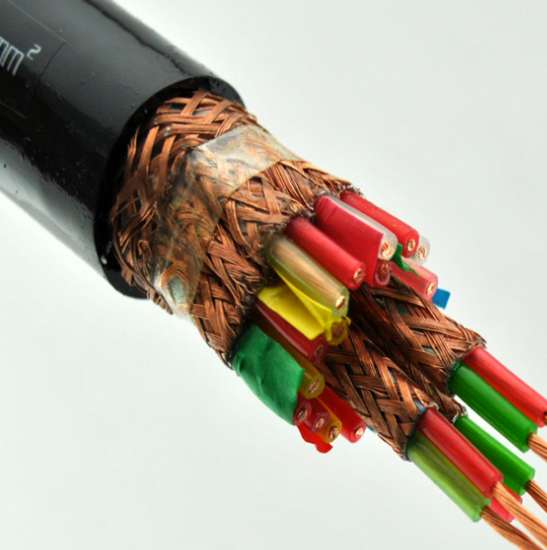

阻燃屏蔽計算機電纜
阻燃屏蔽計算機電纜生產執行標準：TICW06-2009.參照采用英國BS5308標準。
阻燃屏蔽計算機電纜材料結構和使用特性 ：
1、導體材質：銅導體銅導體、分（1類獨股導體、2類7根交合導體、3類多股軟銅絲導體）
2、絕緣材料：聚乙烯絕緣分：紅、黑、白 溫度范圍：0-90度
3、填充材料：高溫聚酯帶、塑料填充物
4、屏蔽材料：銅絲屏蔽、銅帶屏蔽、鋁箔屏蔽
5、鎧裝材料：鋼帶鎧裝、鋼絲鎧裝
6、護套材料：黑色聚氯乙烯護套 環境溫度范圍：0-70度
7、交流額定電壓U0/U：300/500V；電纜導體長期允許***高工作溫度：聚氯乙烯絕緣分70℃、105 ℃兩種；聚乙烯絕緣為70℃；交聯聚乙烯絕緣為90℃（絕緣交聯類型可分為硅烷交聯和輻照交聯）。
8、***低環境溫度：固定敷設-40 ℃；非固定敷設-15 ℃。安裝敷設時環境溫度：不低于 0℃。
9、電纜允許***小彎曲半徑：金屬帶繞包屏蔽或鋼絲、鋼帶鎧裝電纜不小于電纜外徑的12倍；非鎧裝軟電纜或編織屏蔽電纜不小于電纜外徑的6 倍。
10、阻燃屏蔽計算機電纜導體類型及電阻：如下
阻燃計算機屏蔽電纜
導體標稱截面 | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 導體根數/單絲直徑mm | 20℃時導體直流電阻Ω/km | 20℃時導體直流電阻Ω/km |
mm2 | A | B | R | A、B | R |
0.5 | 1/0.80 | 7/0.30 | 16/0.20 | ≤ 36.0 | ≤ 39.0 |
0.75 | 1/0.97 | 7/0.37 | 24/0.20 | ≤ 24.5 | ≤ 26.0 |
1 | 1/1.13 | 7/0.43 | 32/0.20 | ≤18.1 | ≤19.5 |
1.5 | 1/1.38 | 7/0.52 | 30/0.25 | ≤12.1 | ≤13.3 |
2.5 | 1/1.78 | 7/0.68 | 49/0.25 | ≤ 7. 41 | ≤ 7. 9 8 |
阻燃屏蔽計算機電纜型號說明 【阻燃型在型號前加ZR】
1 | DJYVP | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽計算機電纜 |
2 | DJYVPR | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽計算機軟電纜 |
3 | DJYPV | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽計算機電纜 |
4 | DJYPVR | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽計算機軟電纜 |
5 | DJYPVP | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏計算機電纜 |
6 | DJYPVPR | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏計算機軟電纜 |
7 | DJYVP2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽計算機電纜 |
8 | DJYVP2R | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽計算機軟電纜 |
9 | DJYP2V | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽計算機電纜 |
10 | DJYP2VR | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽計算機軟電纜 |
11 | DJYP2VP2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏計算機電纜 |
12 | DJYP2VP2R | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏計算機軟電纜 |
13 | DJYVP3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽計算機電纜 |
14 | DJYVP3R | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽計算機軟電纜 |
15 | DJYP3V | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽計算機電纜 |
16 | DJYP3VR | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽計算機軟電纜 |
17 | DJYP3VP3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏計算機電纜 |
18 | DJYP3VP3R | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏計算機軟電纜 |
19 | DJYVP22 | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽鋼帶鎧裝計算機電纜 |
20 | DJYPV22 | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽鋼帶鎧裝計算機電纜 |
21 | DJYPVP22 | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏鋼帶鎧裝計算機電纜 |
22 | DJYVP2-22 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼帶鎧裝計算機電纜 |
23 | DJYP2V22 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼帶鎧裝計算機電纜 |
24 | DJYP2VP2-22 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏鋼帶鎧裝計算機電纜 |
25 | DJYVP3-22 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝計算機電纜 |
26 | DJYP3V22 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝計算機電纜 |
27 | DJYP3VP3-22 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏鋼帶鎧裝計算機電纜 |
28 | DJYVP32 | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織總屏蔽鋼絲鎧裝計算機電纜 |
29 | DJYPV32 | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏蔽鋼絲鎧裝計算機電纜 |
30 | DJYPVP32 | 銅芯聚乙烯絕緣聚氯乙烯護套銅線編織分屏總屏鋼絲鎧裝計算機電纜 |
31 | DJYVP2-32 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼絲鎧裝計算機電纜 |
32 | DJYP2V32 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼絲鎧裝計算機電纜 |
33 | DJYP2VP2-32 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏總屏鋼絲鎧裝計算機電纜 |
34 | DJYVP3-32 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲鎧裝計算機電纜 |
35 | DJYP3V32 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲鎧裝計算機電纜 |
36 | DJYP3VP3-32 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏鋼絲鎧裝計算機電纜 |
