- 產品名稱：同軸射頻電纜?SYWV-75-5 SYWV-75-7
- 添加時間：2024-03-15 10:40:36
- 推薦度：
介紹：

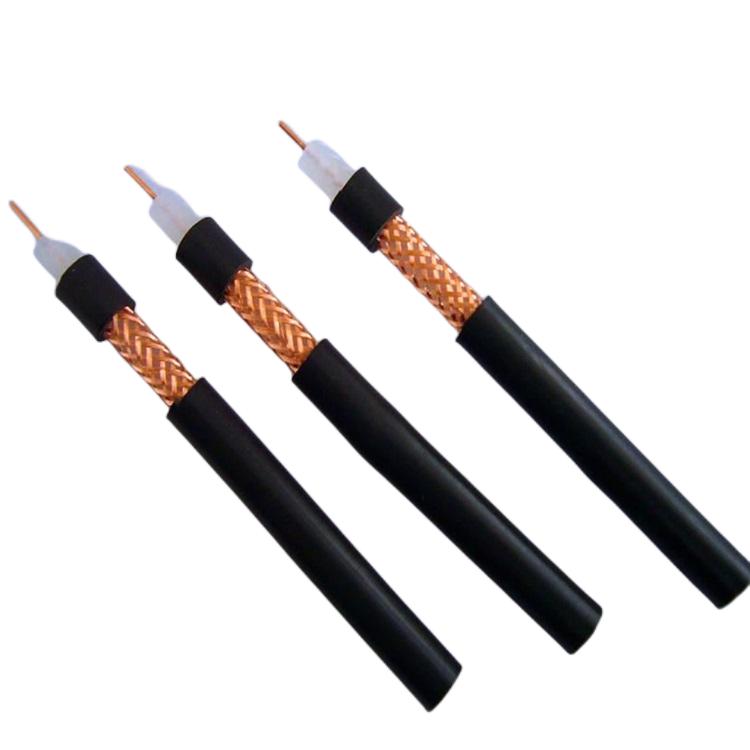

同軸射頻電纜SYWV-75-5 SYWV-75-7
產品用途：同軸射頻電纜SYWV-75-5 SYWV-75-7主要用于有線電視系統和HFC光纖—同軸電纜傳輸數據、語音和圖像信號。
產品特點：具有性能穩定、電壓駐波比小、衰減小、縱向密封性好、彎曲性好、接收頻道寬、衰減小、結構均勻性好、抗干擾性能好、防潮能力強的特點?！?br style="box-sizing: border-box; animation-fill-mode: both; padding: 0px; margin: 0px;"/>主要產品型號、規格
| 產品型號 | 產品名稱 | 執行標準 |
| SYWV-75-5 SYWV-75-7 SYWV-75-9 | 電視分配系統用物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜 | GY/T135-1998 |
| SYWY-75-7 SYWY-75-9 SYWY-75-12 | 電視分配系統用物理發泡聚乙烯絕緣聚乙烯護套同軸電纜 |
同軸射頻電纜SYWV-75-5 SYWV-75-7產品主要技術參數
| 序號 | 項目 | 單位 | 技術參數 | |||||||||||
| ***小 | 標稱 | ***大 | ***小 | 標稱 | ***大 | ***小 | 標稱 | ***大 | ***小 | 標稱 | ***大 | |||
| 1 | 內導體 | mm | 0.98 | 1.00 | 1.02 | 1.64 | 1.66 | 1.68 | 2.12 | 2.15 | 2.18 | 2.74 | 2.77 | 2.80 |
| 2 | 絕緣外徑 | mm | 4.60 | 4.80 | 5.00 | 7.00 | 7.25 | 7.50 | 8.75 | 9.00 | 9.25 | 11.20 | 11.50 | 11.80 |
| 3 | 外導體 | mm | 5.8 | 8.3 | 10.3 | 12.8 | ||||||||
| 4 | 纜芯介質強度 | KV | 1.6 | 1.6 | 1.6 | 1.6 | ||||||||
| 5 | 絕緣電阻 | MΩ.Km | 5000 | 5000 | 5000 | 5000 | ||||||||
| 6 | 護套介電強度 | KV | 3.0 | 5.0 | 3.0 | 5.0 | ||||||||
| 7 | 特性阻抗 | Ω | 72.0 | 78.0 | 72.5 | 77.5 | 72.5 | 77.5 | 73.5 | 77.0 | ||||
| 8 | 衰減常數 5MHz 50MHz 200MHz 550MHz 800MHz 1000MHz （20℃） | dB/100m dB/100m dB/100m dB/100m dB/100m dB/100m | 2.2 4.8 9.7 16.8 20.3 24.2 | 1.5 3.2 6.4 10.7 13.3 15.1 | 1.2 2.4 5.0 8.5 10.4 11.9 | 0.7 1.9 3.9 6.7 8.2 9.5 | ||||||||
| 9 | 回波損耗 VHF UHF | dB dB | 20.0 18.0 | 20.0 18.0 | 20.0 18.0 | 20.0 18.0 | ||||||||
| 10 | 屏蔽衰減 5MHz 50MHz 200MHz 500MHz 800MHz | dB dB dB dB dB | 60 60 70 70 70 | 60 60 70 70 70 | 60 60 70 70 70 | 90 90 100 100 100 | ||||||||
